Water-niveauregelaar | 2x schakelrelais | 3 sensoren

Product number

VN18001051

€ 128,00
excl. VAT
€ 154,88
incl. VAT
Quantity:
Order


Niveauregelaar met overloopalarm

De water niveauregelaar bevat 2 afzonderlijke schakelrelais met potentiaalvrije wisselcontacten. Hij werkt op zowel 230 Volt netspanning als 12 Vdc. Het relaiscontact kan rechtstreeks een pomp of klep (230 V of andere spanning) aansturen. Er is een tweede schakelcontact voor de overloopbeveiliging.

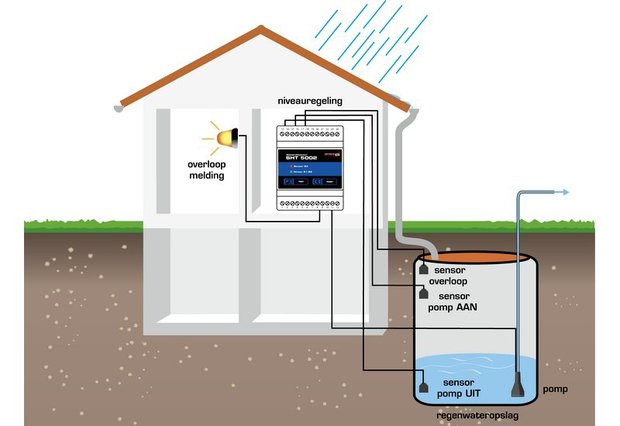

Niveauregelaar voor bijvullen en legen

Deze niveauregelaar kan een reservoir bijvullen of leegpompen, door middel van een klep (magneetventiel) of pomp. Dankzij de wisselcontacten zijn beide mogelijkheden beschikbaar. Deze niveauregelaar dient voor het automatisch op peil houden van het waterniveau in een put, kelder, vijver, zwembad, aquarium, (regen)watertank of een andere wateropslag. Voor de werking van de niveau regeling maakt het geen verschil of het bassin van metaal, kunststof of beton is gemaakt.

Niveaubewaking met overloopalarm

Het tweede relaiscontact zorgt voor een waarschuwing bij een bepaald waterpeil:
  • Waterpeil-melding voor monitoring.
  • Overloop-melding bij uitval van toevoerklep.
  • Droogloop-melding ter bescherming van pomp.
De derde sensor werkt onafhankelijk van de sensoren voor in- en uitschakelen. U kunt deze dus op elke hoogte plaatsen waarvoor u een waarschuwing/ melding wilt. Tip: hiervoor kunt u ook een vlottersensor toepassen.

Werkt op netspanning of 12 V accu

De niveauregelaar werkt op:
  • Netspanning 230 Volt
  • 12 Volt gelijkspanning
Beide mogelijkheden zijn standaard beschikbaar!

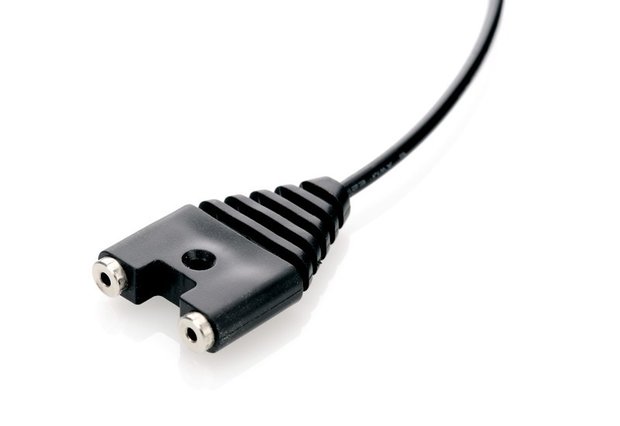

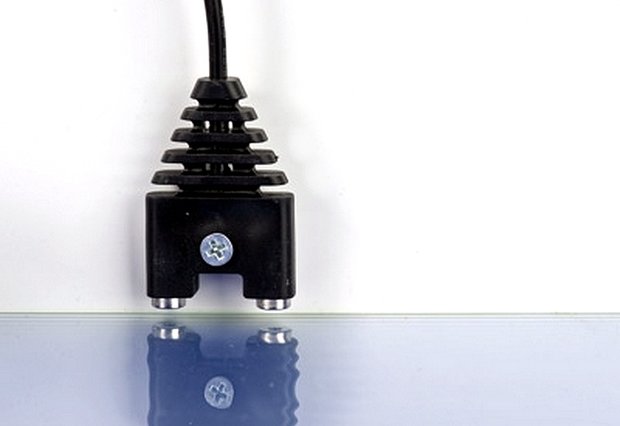

Benodigd: 2 of 3 watersensoren

-type: puntdetectie-conductie
-uitvoering: RVS 316 (inox)
-kabellengte: 10 m

Met de montage-hoogte van de MIN- en MAX- voelers bepaalt u de bandbreedte van het waterniveau. Deze water-niveauregeling biedt optimale flexibiliteit, omdat het veranderen van de schakelpunten heel eenvoudig is, door het aanpassen van de sensor plaatsing. Voor het overloop-alarm is een derde sensor nodig. Tip: als u direct 3 sensors bestelt (keuzevak bij aantal) is de stuksprijs lager. De aansluitkabeltjes van de bijbehorende RVS watersensoren mag u verlengen tot 50 m. Dit kan met normale 2-draads signaalkabel.

Bijpassend IP65 kastje

Voor plaatsing gebruik in de open lucht adviseren wij de regen-waterdichte Buitenkast IP65. Kies voor deze Niveauregelaar de optie M6 = 108 mm.

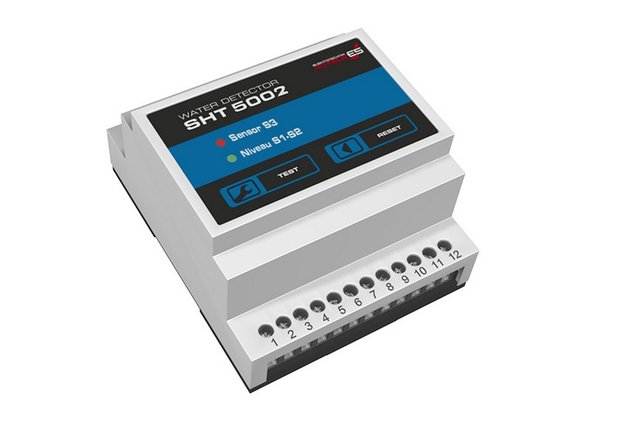

Niveauregelaar DIN - specificaties

  • Sensor-type: conductie of elevatie
  • Behuizing: voor 35 mm DIN-rail
  • Spanning: 230 Volt +/-10%
  • Alternatief: 12...16 Vdc (0,5 A)
  • Opgenomen vermogen: 3 W
  • Indicatielampjes: 2 x LED
  • Toetsen: 2 (Test + Reset)
  • Akoestisch alarm: nee
  • Geheugenfunctie: ja (draadbrug)
  • Schakelrelais: 5 A wissel NO/NC
  • Overloopalarm: 5 A wissel NO/NC
  • Afmetingen: 57 x 72 x 90 mm
  • Werktemperatuur: -15...+40 ºC
  • Handleiding: Ned+Dui+Eng
  • Veiligheidsklasse: IP20
  • Gewicht: 265 g
  • Keurmerk: CE

Aansluitingen 230V installatie:

-klem 1 = 230 V (fase)
-klem 2 = doorlus-contact schakeldraad (naar klem 7)
-klem 3 = 230 V (nul)
-klem 4 = doorlus-contact nul
-klem 7 = Relais 1: centraal schakelcontact
-klem 8 = NO/ normaal open
-klem 9 = NC/ normaal gesloten
-klem 10+11+12 = contacten Relais 2 (overloopalarm)

De Nederlandstalige handleiding bevat aansluitschema's voor:

  • Reservoir vullen
  • Reservoir legen
