Niveauschakelaar met instelbare gevoeligheid
De niveauschakelaar heeft 2 gescheiden schakelrelais met een potentiaalvrij wisselcontact, voor inschakelen of uitschakelen.
Kan rechtstreeks een waterpomp of ventiel aansturen voor het automatisch regelen van het vloeistofniveau.
De niveau-schakelaar is voorzien van een derde sensor-ingang, bedoeld als overloopalarm of voor automatisch uitschakelen in noodsituaties.
Automatisch bijvullen en leegpompen
Deze niveauschakelaar kan een reservoir automatisch vullen of legen, door het aansturen van een klep (
magneetventiel) of een waterpomp.
De niveauschakelaar kan het waterniveau in een bassin (vijver, zwembad, aquarium, kelder, waterput) bewaken. Daarbij maakt het geen verschil of het bassin van metaal, kunststof of beton is gemaakt.
Bewaken van MAX of MIN niveau
Met behulp van een extra sensor kunt u het tweede relaiscontact gebruiken voor een alarm bij te hoog of te laag niveau.
De derde sensor staat los van de sensoren voor MIN en MAX. Hij mag worden geplaatst op elke gewenste hoogte. Tip: met een
GSM-melder kunt u een overloop-alarm op uw telefoon ontvangen.
Het schakelcontact kan gedurende max. 10 minuten (instelbaar) een extern akoestisch of optisch alarm aansturen. Zie onderaan bij Gerelateerde Producten.

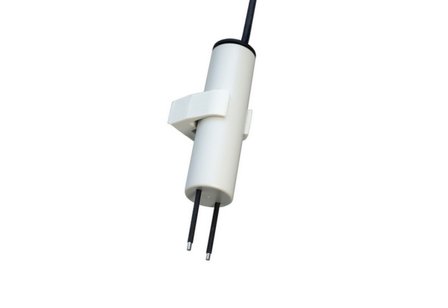

Benodigd: 2 of 3 watersensoren
-model: waterdetector-voeler
-type: conductie (geleiding)
-aansluitkabel: lengte 10 m
De aansluitkabels van de watersensoren mogen worden verlengd tot totaal 50 m, met signaalkabel.
Met de montage-hoogte van de MIN- en MAX- voelers bepaalt u de schakelpunten waartussen het waterniveau wordt geregeld.
Tip 1: Voor gebruik van het overloop-alarm is een derde watersensor nodig.
Tip 2: bestel het benodigde aantal watersensors via keuzevak bij aantal.
Tip 3: ook geschikt voor andere sensors. Kies hiervoor de optie 'zonder sensoren' en bestel vervolgens 2 of 3 stuks
Water-sensor-RVS of
vlotter-schakelaars.

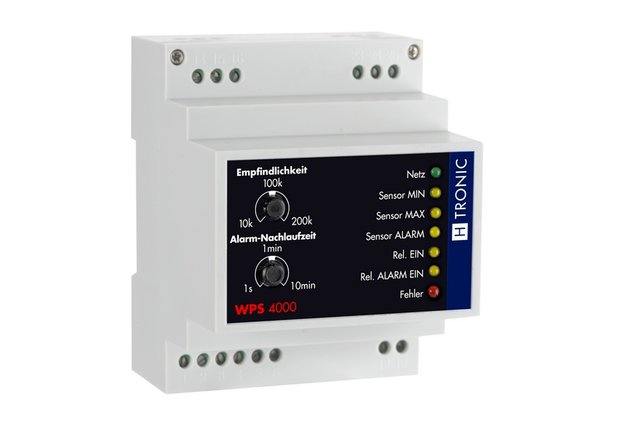

Niveau-schakelaar - specificaties
- Sensor-type: conductie of elevatie
- Montage: op 35 mm DIN-rail
- Spanning: 230 Volt (50-60 Hz)
- Aantal sensor-ingangen: 3
- Gevoeligheid: 10 kΩ...200 kΩ
- Alarm-nalooptijd: 1 s...10 min
- Opgenomen vermogen: 1,5 W
- Indicatielampjes: 7 x LED
- Instelpotmeters: 2
- Akoestisch alarm: nee
- Geheugenfunctie: nee
- Schakelrelais: 1x 16 A wissel
- Alarmuitgang: 1x 16 A wissel
- Schakelstroom: 16 A (30 Vdc)
- Aansluitvermogen: 3000 W
- Afmetingen: 90 x 72 x 76 mm
- Werktemperatuur: -15...+ 40 ºC
- Handleiding: Duits + Engels
- Veiligheidsklasse: IP20
- Gewicht: 255 g
- Keurmerk: CE
Niveau-schakelaar aansluitklemmen
-klem 12 + 13 = 230 V
-klem 1 + 2 = sensor MIN
-klem 3 + 4 = sensor MAX
-klem 14+15+16 = schakelrelais
-klem 23+24+25 = alarmrelais
De handleiding bevat aansluitschema's voor:
- Reservoir vullen
- Reservoir legen
